6.1 基础

信源：将消息转换为信号的设备，如计算机等。

发送设备：将信源产生的信号进行适当的变换装置，使之适合于在信道中传输。主要包括编码和调制。

信道：信号传输通道，如物理介质。

噪声：自然界和通信设备中所产生的干扰。

接收设备：完成发送设备反变换，还原原始发送信号。

信宿：信号终点，将信号转换为供人们能识别的消息。

数据(data)：传送消息的实体。

信号(signal)：数据的电气的或电磁的表示：$y(t)=A\sin(\omega t+\theta)$

“模拟的”(analogous)：参数的取值是连续的

“数字的”(digital)：参数的取值是离散的

码元(code)：信号基本波形（信号基本单元）

频带(Spectrum)：信号频率范围

带宽(Bandwidth)：有效带宽

数据通信方式：单工、半双工、全双工

并行通信 vs 串行通信

  • 异步通信：将比特分成小组发送，小组可以是5-8位的一个字符，发送方可以在任何时刻发送这些比特组，而接收方不知道他们什么时候到达。传送数据时，加一个字符起始位和字符终止位。

  • 同步通信：数据以一个区块为单位，传送数据时要先送出一个或多个同步字符，再送出数据。

信源产生的是模拟数据，为了在数字通信系统中传输，需要信源编码。典型的信源编码：PCM，PCM包括三个步骤：

  1. 采样：目的就是要用一系列在时间上离散的采样值，代替时间上连续的模拟数据，即实现时间上的离散化。
  2. 量化：就是使采样值在取值上离散化
  3. 编码：就是将量化后的采样值用一定位数的二进制数码来表示。如果量化级数为N，则每个采样值就编码成log~2~N位二进制码

6.2 物理介质

6.2.1 导引型传输介质

  • 架空明线：易受天气和外界电磁干扰，对外界噪声敏感，带宽有限
  • 双绞线：主要用于基带传输
    • 屏蔽双绞线 STP (Shielded Twisted Pair)
    • 非屏蔽双绞线 UTP (Unshielded Twisted Pair)
  • 同轴电缆：主要用于频带传输
  • 光纤：基本原理是光的全反射，分为多模光纤和单模光纤两类

6.2.2 非导引型传输介质

  • 自由空间
    • 无线电传播途径
    • 不同频段具有不同传播特性
  • 地波传播：频率较低（大约2 MHz以下）的电磁波趋于沿地球表面传播
    • 有一定的绕射能力
    • 在低频和甚低频段，地波传播距离可以超过数百米或数千公里
  • 天波传播：电离层，距离地表约60~400km高度
    • 频率较高（大约在2~30MHz之间）的电磁波会被电离层反射
    • 电离层的密度和厚度随时间随机变化
    • 电磁波可以传播10000km以上
    • 随参信道
  • 视线传播
    • 频率高于30MHz的电磁波将穿透电离层，不会被反射回来
    • 沿地面绕射能力也很弱
    • 通常采用视线无障碍的点对点直线传播
    • 可以设立地面中继站或卫星中继站进行接力传输

6.3 信道

狭义信道：信号传输介质

广义信道：包括信号传输介质和通信系统的一些变换装置，如发送设备、接收设备、天线、调制器等

6.3.1 信道传输特性

恒参信道传输特性

  • 各种有线信道和部分无线信道，如微波视线传播链路和卫星链路等，都属于恒参信道

  • 理想的恒参信道是一个理想的无失真传输信道

  • 对信号幅值产生固定的衰减

  • 对信号输出产生固定的时延

随参信道传输特性

  • 许多无线信道都是随参信道

  • 信号的传输衰减随时间随机变化

  • 信号的传输时延随时间随机变化

  • 存在多径传播现象

6.3.2 信道容量

信道容量是指信道无差错传输信息的最大平均信息速率

奈奎斯特(Nyquist)信道容量公式：理想无噪声信道的信道容量：$C=2B\log_2M$

  • C为信道容量，单位为b/s（或bps）；B为信道带宽，单位为Hz；M为进制数，即信号状态数
  • 是理想信道的极限容量

香农(Shannon)信道容量公式：有噪声信道的信道容量：$C=B\log_2(1+S/N)$

  • S/N为信噪比，即信号能量与噪声能量之比，但是S/N通常以分贝（dB）为单位描述，所以需要按如下公式转换成能量比：$(S/N){dB}=10\log{10}(Signal Power/Noise Power)$

6.4 基带传输

信源发出的原始电信号是基带信号，基带信号往往包含有较多的低频成分，甚至有直流成分。

  • 模拟信源→模拟基带信号

  • 数字信源→数字基带信号

直接在信道中传送基带信号称为基带传输，实现基带传输的系统称为基带传输系统。在信道中直接传输数字基带信号，称为数字基带传输，相应的系统称为数字基带传输系统。

基带信号比较适合在具有低通特性的有线信道中传输，通常不适合在无线信道中直接传输。信道的传输特性会引起波形失真，并会受噪声的影响，信道中的信号传播一定距离后，信号质量就会有所下降，甚至出现传输误码现象

6.4.1 典型数字基带信号码型

单极不归零码（Not Return to Zero-NRZ）：这种码型易于产生，但不适合长距离传输

image-20201109223114166

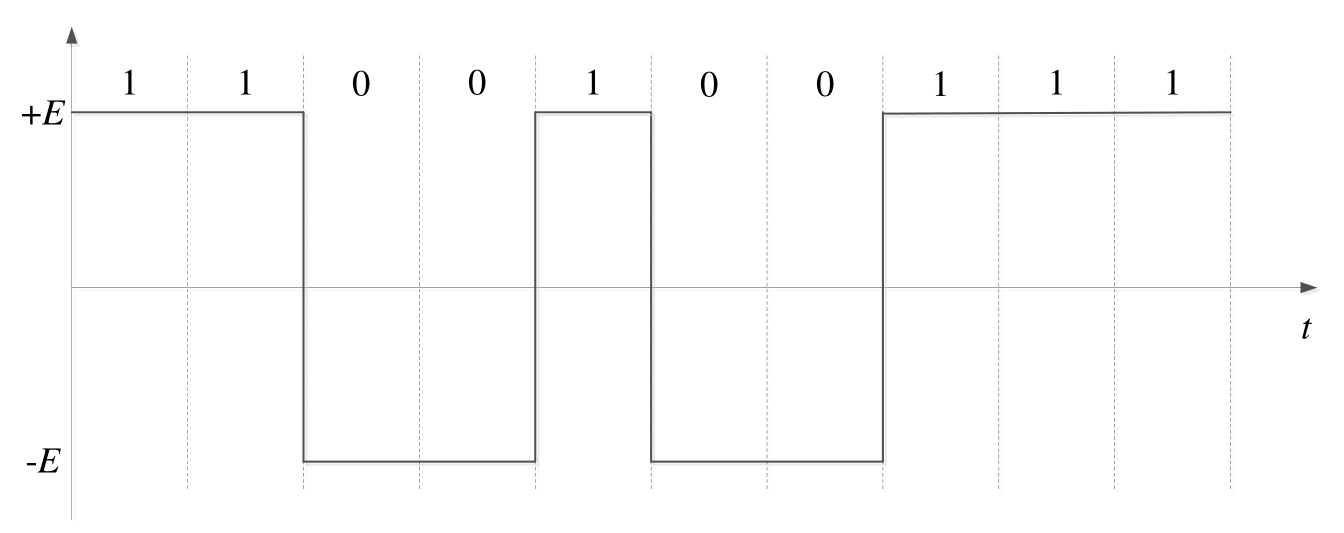

双极不归零码

image-20201109223127015

单极归零码（Return to Zero-RZ）

image-20201109223144707

码元不为零的时间占一个码元周期的百分比称为占空比。

若码元不为零时间为Tb/2，码元周期为Tb，则该单极归零码的占空比为50%

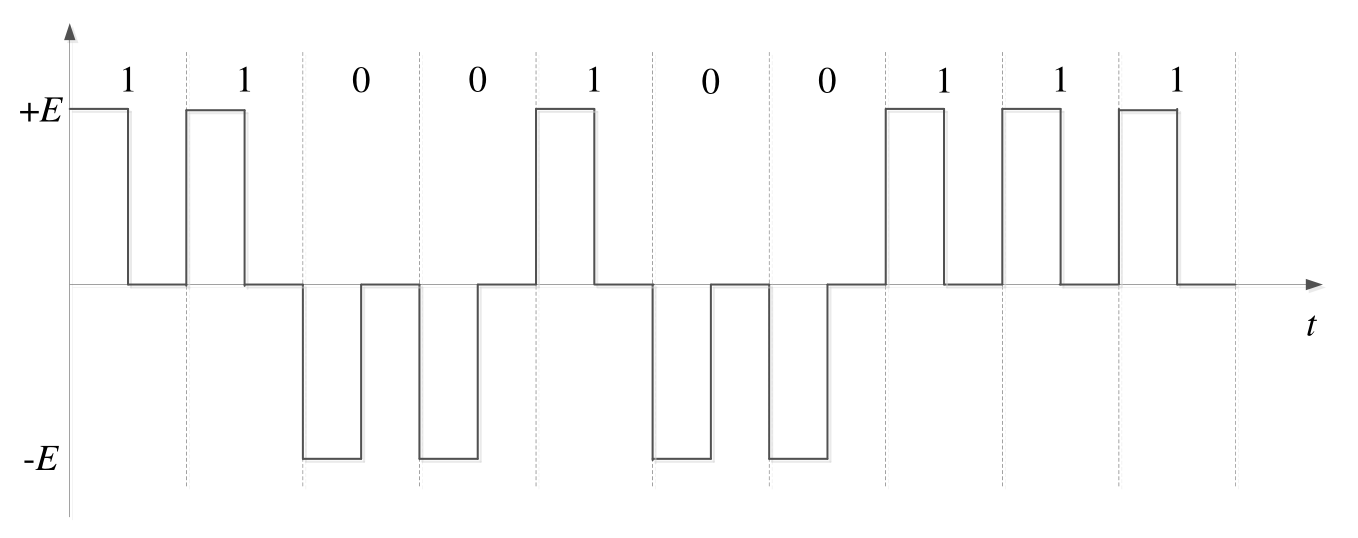

双极归零码

image-20201109223228608

差分码 (相对码)：相邻脉冲有电平跳变表示1，无跳变表示0

image-20201109223313520

6.4.2 典型数字基带传输码型

对于直接传输信号码型来说，如果传输的一直是一个高(或低)电平的信号，信道容易产生直流分量的积累，对信道有害，而且接收方不易区分时钟

AMI (Alternative Mark Inversion) 码：全称是信号交替反转码，编码规则：

  • 信息码中的0编码为AMI传输码中的0（零电平）
  • 信号码中的1交替编码为AMI传输码中的+1（正脉冲）和-1(负脉冲)

AMI码便于在物理层检错：连续出现两个+1或两个-1，显然出错了

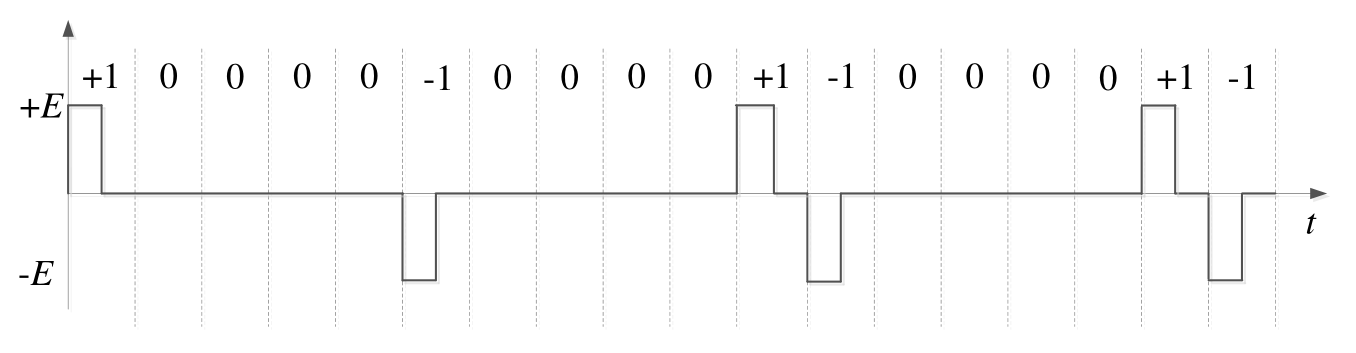

image-20201109223451753

双相码 (Biphase Code) 又称曼彻斯特（Manchester）码：

  • 双相码只有正、负两种电平
  • 每个比特持续时间的中间时刻要进行电平跳变
  • 正（高）电平跳到负（低）电平表示1，负电平跳到正电平表示0
  • 双相码在每个比特周期中间时刻都会有电平跳变，因此便于提取定时信息
  • 双相码利用了两个脉冲编码信息码中的一个比特，相当于双极码中的两个比特
  • 10Mbps的以太网采用曼彻斯特码

差分双相码，双相码的另一种码型，也称为差分曼彻斯特码：

  • 差分双相码的每个比特周期的中间时刻也要进行电平跳变，但该跳变仅用于同步
  • 利用每个比特开始处是否存在电平跳变编码信息：开始处有跳变表示1，无跳变表示0
  • IEEE802.5令牌环网采用差分曼彻斯特码

image-20201109223733103

nBmB：nBmB码将n位二进制信息码作为一组，映射成m位二进制新码组，其中m>n

  • 由于m>n，因此2m个码的新码组中只会用到2n个，多出（2^m^-2^n^）个码，所以可以从2^m^个码中优选出2^n^个码作为有效码，以获得良好的 编码性能，其余码则作为禁用码，可以用于检错
  • 快速以太网（100BASE-TX和100BASE-FX）传输码采用的是4B5B编码，这样只需从2^5^=32个码中优化选择2^4^=16个码，以便保证足够的同步 信息，并且可以利用剩余的16个禁用码进行差错检测

6.5 频带传输

许多带通信道（如无线信道）不具有低通特性，因此不能在这些信道中直接传输基带信号，只能利用基带信号去调制与对应信道传输特性相匹配的载波信号，通过在信道中传送经过调制的载波信号实现将基带信号所携带信息传送出去。

利用模拟基带信号调制载波，称为模拟调制，利用数字基带信号调制载波，称为数字调制，数字调制就是利用数字基带信号控制（或影响）载波信号的某些特征参量。频带传输系统通常选择正弦波信号作为载波：$y=a\cos(2\pi ft+\varphi)$，对其做二进制数字调制：2ASK，2FSK，2PSK

6.5.1二进制数字调制

6.5.1.1 二进制幅移键控 (2ASK)

利用二进制基带信号控制载波信号的幅值变化：$y’(t)=s(t)\cos(2\pi ft)$

二进制基带信号s(t)为单极不归零码信号波形

image-20201110095837582

6.5.1.2 二进制频移键控 (2FSK)

选择两个不同频率的载波，$f_1$ 和 $f_2$，二进制基带信号编码的信息（比特）序列为 ${b_n}$，$\displaystyle y’(t)=\begin{cases} \cos(2\pi f_1 t), &b_n=0\ \cos(2\pi f_1 t), &b_n=1 \end{cases}, 0<t<T$

image-20201110100848262

6.5.1.3 二进制相移键控 (2PSK)

利用二进制基带信号控制载波信号的相位变化，二进制基带信号编码的信息（比特）序列为 ${b_n}$

$y’(t)=\cos(2\pi ft+\varphi(b_n))$，其中 $\varphi(b_n)=\begin{cases}\varphi_0, &b_n=0\ \varphi_0+\pi, &b_n=1\end{cases}$

载波信号初始相位φ~0~=-π/2 ：

image-20201110101950080

6.5.1.4 二进制差分相移键控（2DPSK）

利用相邻两个码元载波间的相对相位变化表示数字基带信号的数字信息，二进制基带信号编码的信息（比特）序列为 ${b_n}$：

$y’(t)=\cos(2\pi ft+\varphi_{n-1}+\Delta\varphi(b_n))$，其中 $\Delta\varphi(b_n)=\begin{cases}0, &b_n=0\ \pi, &b_n=1\end{cases}$

虚线为前一码元调制信号或初始参考载波信号：

image-20201110102851180

6.5.1.5 二进制数字调制性能

频带利用率：

  • 2ASK、2PSK以及2DPSK的频带利用率相同
  • 2FSK的频带利用率最低

误码率：

  • 在相同信噪比下，2PSK的误码率最低，而2ASK的误码率最高
  • 抗噪声性能：二进制相移键控 > 二进制频移键控 > 二进制幅移键控

对信道特性的敏感性：

  • 2ASK对信道特性变化比较敏感，性能最差
  • 2FSK与2PSK对信道特性变化不敏感

6.5.2 多进制数字调制：QAM

在确定带宽与频带利用率的情况下，提高数据传输速率的有效方法：提高每个码元传输信息量，每个码元调制多个比特信息，即多进制数字调制

数据传输速率 (比特率) R~b~（bps）与码元传输速率 (调制速率、波特率) R~B~（Baud）以及进制数M（通常为2的幂次）之间的关系为：$R_b=R_B\log_2M$

多进制数字调制需要更大的信噪比，发送端需要增大发送信号的功率。

正交幅值调制（QAM）也称为幅值相位联合键控(APK)，具有高频带利用率，且可以自适应调整调制速率。

QAM的调制信号的幅值和相位均受基带信号调制，可表示为：$y’(t)=A_n\cos(2\pi ft)+B_n\sin(2\pi ft)$，其中 $\begin{cases}A_n=s_n \cos\varphi_n \B_n= - s_n \sin \varphi_n\end{cases}$

QAM信号是由两路相互正交载波经调制后叠加而成，两路载波信号的幅值分别被离散幅值序列 ${An}$ 和 ${Bn}$ 所调制，分别称为同相信号（I信号）和正交信号（Q信号）

QAM已调信号的矢量端点在I-Q平面上的分布，称为QAM星座图

image-20201110192000005

QAM优点：频带利用率高；抗噪声能力强；调制解调系统简单

6.6 物理层接口规程

物理层接口特性

  • 机械特性：指明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等等。
  • 电气特性：指明在接口电缆的各条线上出现的电压的范围。
  • 功能特性：指明某条线上出现的某一电平的电压表示何种意义。
  • 过程特性：指明对于不同功能的各种可能事件的出现顺序。
